সমোন্নতিরেখার নকশা প্রস্তুত (preparation of contour plan)

সংজ্ঞা (definition):

মানচিত্রে সমুদ্রপৃষ্ঠে থেকে সম-উয়তায় অবস্থিত স্থান-গুলিকে যে রেখার সাহায্যে যুক্ত করা হয়, সেই রেখাকে সমোন্নতি রেখা (contour line) বলে। এককথায় সমোন্নতি রেখাগুলি সম-উচ্চতা নির্দেশক রেখা। এই রেখাগুলি উচ্চতার সাপেক্ষে একটি অঞ্চলকে অন্য অঞ্চল থেকে পৃথক করে। সমোন্নতি রেখাগুলির মান মিটার বা ফুট-এ প্রকাশ করা হয়। যেমন- 100 মিটার বা 300 ফুট সমোন্নতি রেখা।

অঙ্কন পদ্ধতি (methods of drawing):

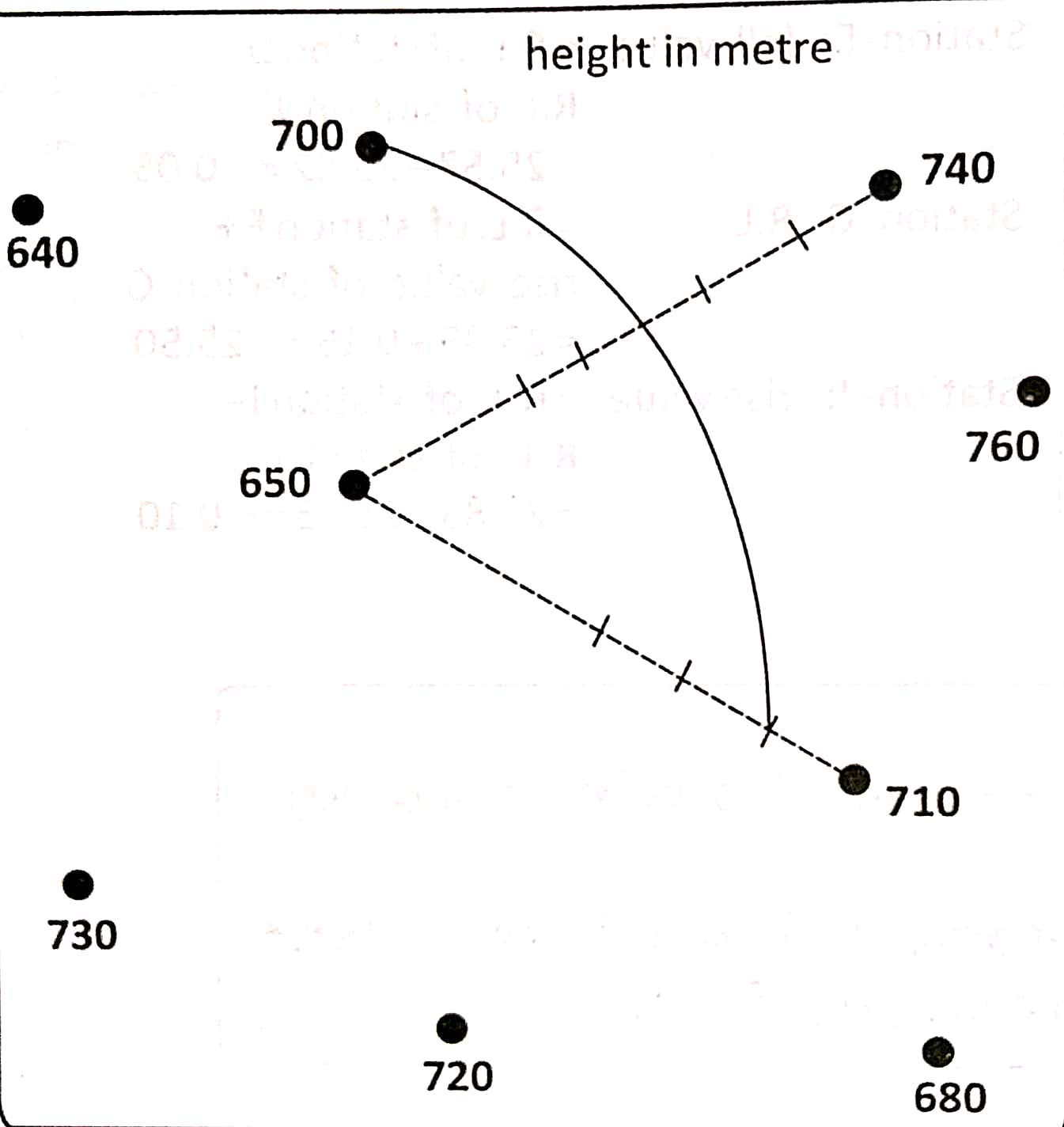

সমমান রেখা অঙ্কন করতে হলে ইন্টারপোলেশন (interpolation) পদ্ধতির সাহায্য নিতে হবে। একটি নির্দিষ্ট সমমান রেখা অঙ্কন করতে হলে যেসব স্থানের মান এই সমমান রেখার থেকে কম এবং যেসব স্থানের মান বেশি তার মধ্যে থেকে সমমান বের করতে হবে এবং পরে ওইসব কল্পিত স্থান নির্দিষ্ট সমমান রেখার দ্বারা যোগ করতে হবে। এই পদ্ধতিকে ইন্টারপোলেশন বা আন্তপ্রক্ষেপণ পদ্ধতি বলে। এই পদ্ধতির মাধ্যমে নিম্নের চিত্রটিতে সমোন্নতি রেখা অঙ্কন প্রণালী দেখানো হল। প্রদত্ত মানচিত্রটিতে ৭০০ মিটার উচ্চতার সমোন্নতি রেখার অঙ্কন করতে হলে রেখাটি কোথা দিয়ে যাবে তা নির্ণয় করতে হবে। মানচিত্রে বিভিন্ন স্থানের স্পষ্ট হাইট সংখ্যায় বিন্দু দিয়ে চিহ্নিত করা হয়েছে মানচিত্রটিতে ওপরে 700 মিটারের একটি স্পট রয়েছে। এই বিন্দু থেকে এখন রেখাটি কোথা দিয়ে যাবে বিন্দুটির নীচেই 650ও 740 মিটারের দুটি স্পট হাইট আমরা দেখতে পাচ্ছি যার একটি 700 মিটারের কম ও অপরটি 700 মিটার উচ্চতার স্থান বিন্দু অবস্থিত। এই স্থান বিন্দুটিই নির্ণয় করতে হবে।

ধাপ-1: 650 ও 740 মিটারের স্পট হাইটের স্বানবিন্দু দুটিকে সরলরেখায় যুক্ত করা হল এবং স্পট হাইট দুটির মধ্যে উচ্চতার পার্থক্য বের করা হল। 740-650=90 মিটার।

ধাপ-2: স্পট হাইটের স্থানবিন্দু দুটির সংযোগকারী রেখাটিকে সমান (90+ 3) তিনটি ভাগে ভাগ করলে প্রতিটি ভাগ হল ৩০ মিটার।

ধাপ-3: 650 মিটার থেকে একটি ভাগ যোগ করলে হল (650+30) = 680 মিটার। তারপর 680-এর সাথে থেকে আবার একটি ভাগ যোগ করতে (680+30 = 710) হল 710 মিটার। এখন দেখা যাচ্ছে যে, দ্বিতীয় ভাগেই 700 মিটার উচ্চতা বিশিষ্ট স্থান বিন্দুটি অবস্থান করছে।

ধাপ-4: দ্বিতীয় ভাগটিকে সমান তিনটি ভাগে ভাগ করে প্রতিটি ভাগের মান পেলাম 30+3 = 10 মিটার। এরপর 680 + 10 + 10 = 700 মিটার বিন্দুটি পেলাম। সেখানে একটি বিন্দু দিয়ে বসিয়ে স্থানটি চিহ্নিত করে নিলাম। এরপর আবার 6506 710 বিন্দুটি যোগ করে এবং একইভাবে এদের মধ্যে থেকে 700 মিটারের বিন্দু নির্ণয় করে সমোন্নতি রেখা অঙ্কন করা হল।
